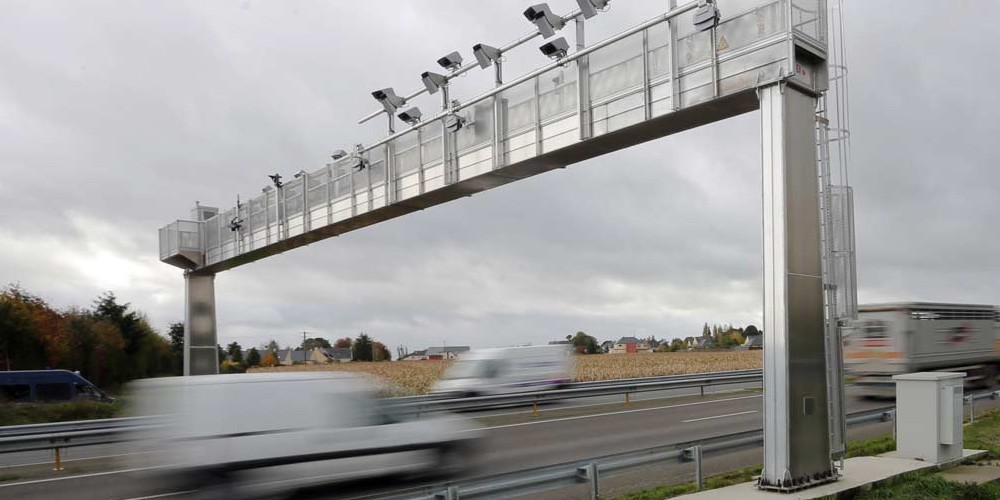

La résistance et stabilité globale des PPHM doit être assurée sous des conditions climatiques extrêmes ponctuelles et durablement. ABD Consultants vous accompagne dans le dimensionnement de PPHM neufs ainsi que dans la vérification de PPHM existants suite à un changement de panneaux ou déplacement du PPHM. Nous portons conseils dans le choix des matériaux, des sections et des assemblages afin de retenir les solutions les plus avantageuses économiquement. Dans le cas de PPHM existants, afin de pouvoir vérifier leur résistance, nous effectuons des sondages non destructifs sur site :

• Prise des dimensions globales de la structure au télémètre ;
• Relevé des épaisseurs des caissons à l'aide d'un mesureur d'épaisseurs par ultrasons ;
• Estimation de la résistance mécanique de l'alliage d'aluminium employé par corrélation avec un test de dureté suivant le principe de Rockwell.

Nous effectuons les calculs afin de justifier les PPHM sous tous les critères dimensionnants :

• Détermination des charges de poids propre, climatiques (vent, neige, variation de température) et d'entretien ;
• Étude de la réponse dynamique du pylône aux rafales du vent ;
• Étude des actions perpendiculaires dues au détachement tourbillonaire du vent sur les potences ;
• Calcul des sollicitations et déformations sous différentes combinaisons d'actions ;
• Vérification des sections aux interactions entre les efforts normaux, efforts tranchants, moments fléchissants et moments de torsion ;
• Vérification des sections aux instabilités de flambement (voilement local par compression et par cisaillement des sections) et déversement (instabilités en flexion composée);
• Vérification des différents modes de ruines des assemblages entre tronçons et des ancrages aux fondations ;
• Vérification des assemblages à la fatigue ;
• Vérification des déformations admissibles ;
• Vérification des fondations.

ABD Consultants favorise l'utilisation de la norme XP98-550-1 : "Portiques, potences et hauts mâts - Partie 1 : Spécifications de calcul, mise en oeuvre, contrôle, maintenance, surveillance". Cependant, la détermination des effets du vent peut nécessiter un calcul plus affiné aux règlements NV65 ou Eurocodes 1. Les sections sont vérifiées aux Eurocodes 3 (acier) et 9 (aluminium).

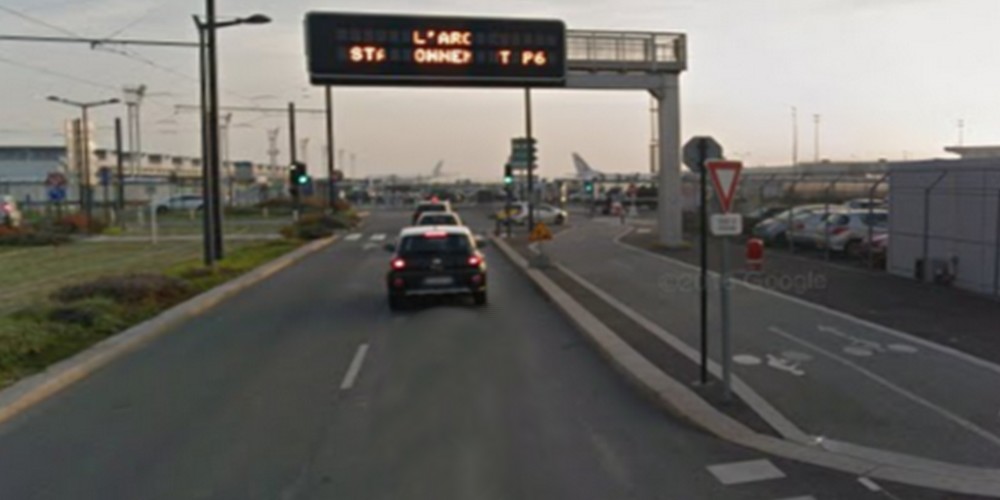

La signalétique extérieure et les enseignes sont sensibles aux effets de renversement dûs au vent et leur poids propre. Nous vous accompagnons dans le dimensionnement de supports de signalétiques variées :

• Totems ;
• Enseignes murales ou drapeau ;
• Affichages portatifs ;
• Panneaux routiers.

Nous effectuons les calculs afin de justifier la résistance de la structure support des panneaux et la stabilité des massifs de fondations. Nous vérifions également l'aptitude structurelle d'ouvrages existants à reprendre les charges apportées par un projet de signalétique. Pour celà, nous réalisons des sondages sur la structure existante par détecteur d'armatures FERROSCAN. Nous réalisons également des essais d'arrachement des ancrages des panneaux à la structure.

ABD Consultants favorise l'utilisation des normes de calculs Eurocodes. Dans le cas de panneaux de signalétique routière autres que les PPHM, la norme NF EN 12899-1 : "Signaux fixes de signalisation routière verticale - Partie 1 : Panneaux fixes" est utilisée comme référence.
